KJ1796煤礦頂板動態無線監測系統基于物聯網、云計算技術開發的一套軟、硬件結合礦山壓力綜合無線監測系統。該系統可以對礦山壓力（包括工作面支架工作阻力、錨桿/索載荷應力、圍巖離層范圍及離層量、巷道形變及圍巖應力等）進行實時在線監測。該系統使用無線+總線傳輸模式，可以實現多分站多分機同時工作，為指導生產、保證安全提供可靠依據。



應用范圍：

(1) 工作面支架和超前支護工作阻力監測
(2) 回采和掘進巷道頂板離層位移變化監測

(3) 圍巖或煤體應力監測
(4) 綜采工作面波壓支架姿態監測

(5) 巷道收斂變形和移近量監測
(6) 巷道錨桿(索)載荷應力監測



技術優勢：

(1) 433M無線通訊：系統采用“433M無線路由自組網模式”，各傳感器測點采用的是一種完全分布式、對等的無線自組網。

(2) 系統測點容量：監測點數量可達1000個及以上。

(3) 低功耗設計：傳感器均采用低功耗設計原理，電池工作時間大于12個月。

(4) 數據傳輸穩定：傳感器自身支持點對點、點對多點、MESH自組網等特點，無線數據傳輸具有優異的自愈性及穩定性。

(5) 斷電續傳：傳感器內置存儲芯片，具備實時采集、存儲功能。當通訊出現問題時，數據自動進行儲存，通訊恢復后，存儲的數據會自動上傳。

(6) 地面軟件動態顯示監測參數、數據、報警。

（7）具備工作面支架壓力數據、周期來壓分析和預測預警及工作面支架工況等級評價功能，實現工作面礦壓管理全息化;

（8）具備工作面兩巷超前影響距離分析和預測功能，實現采動劇烈影響區，采動明顯影響區，采動影響區的劃分;

（9）具備巷道頂板離層量及變形量、錨桿(索)載荷應力和錨桿多點應力自動分析、預警和報警功能，實現巷壓技術管理智能化;

(10) 數據日變化分析功能。

(11) 支持MTT 1201.5/2023感知數據接入規范。

(12) 支持集團、礦兩級Web訪問模式的在線動態監測。



主控端

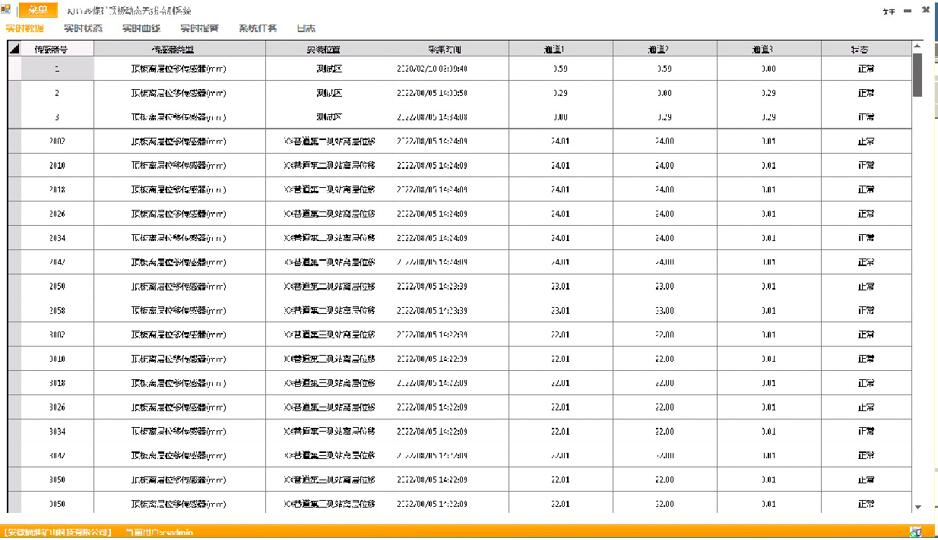

實時數據

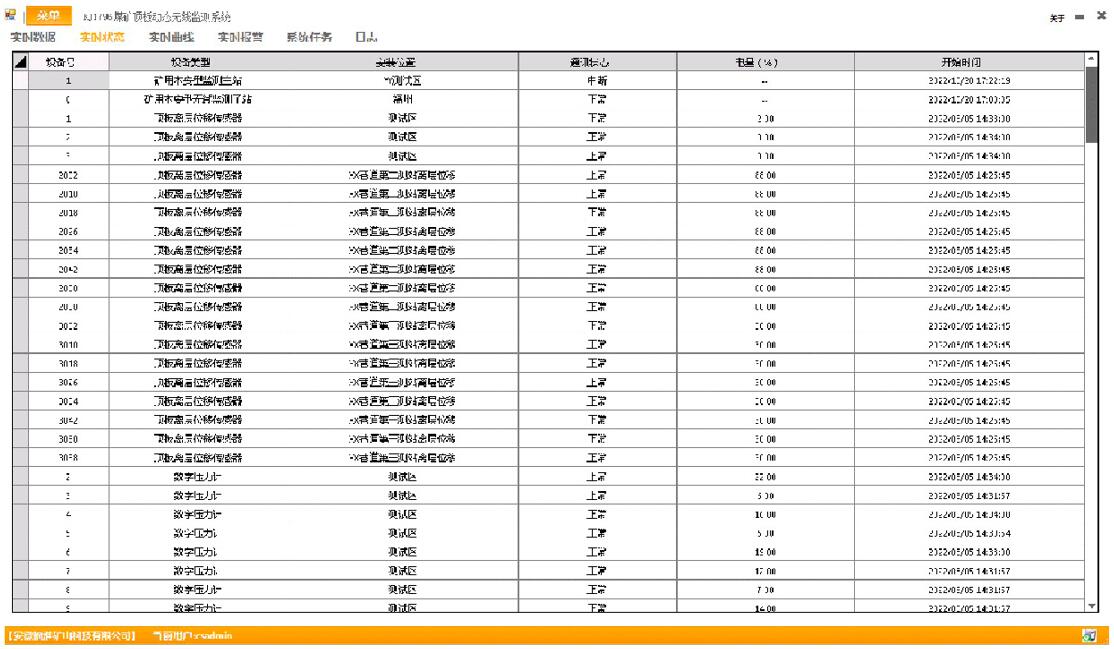

實時狀態

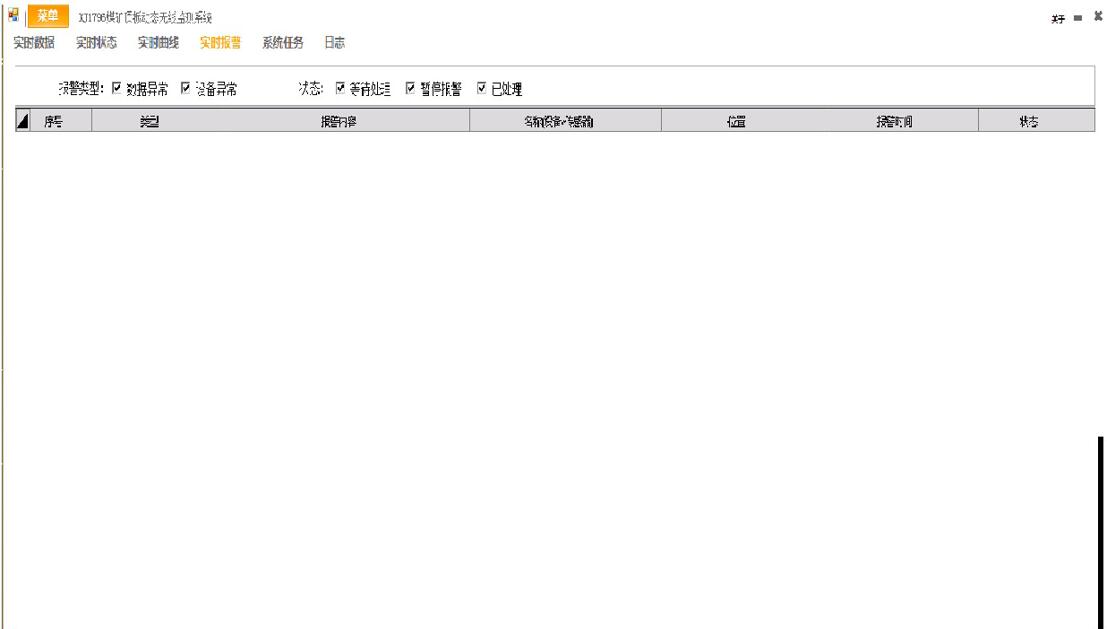

實時報警

WEB端

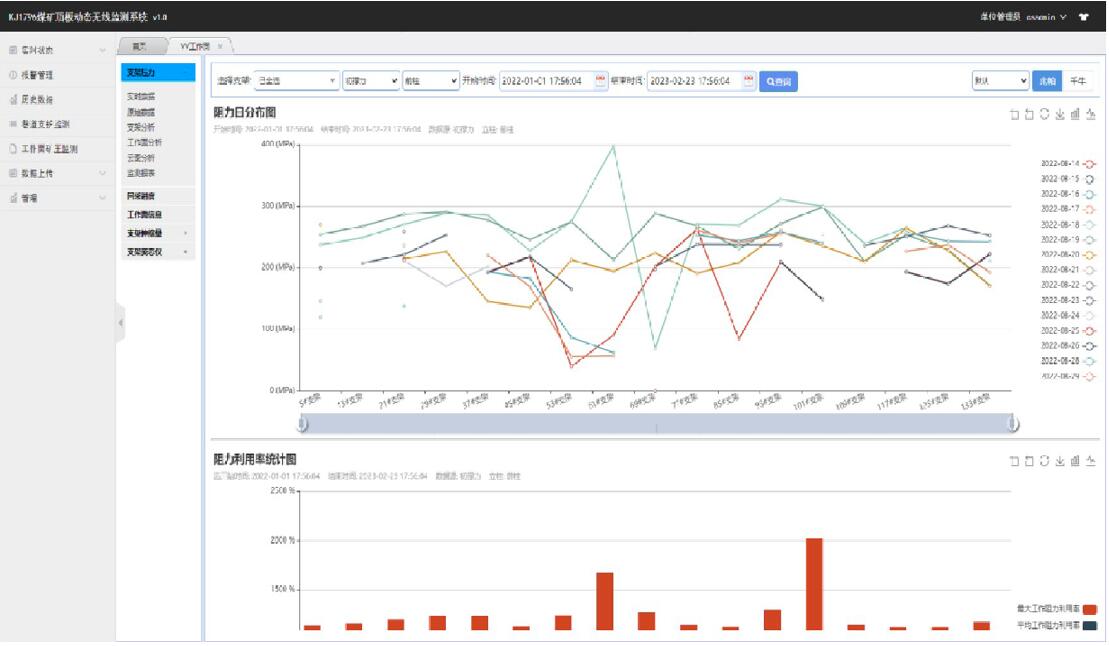

工作面分析

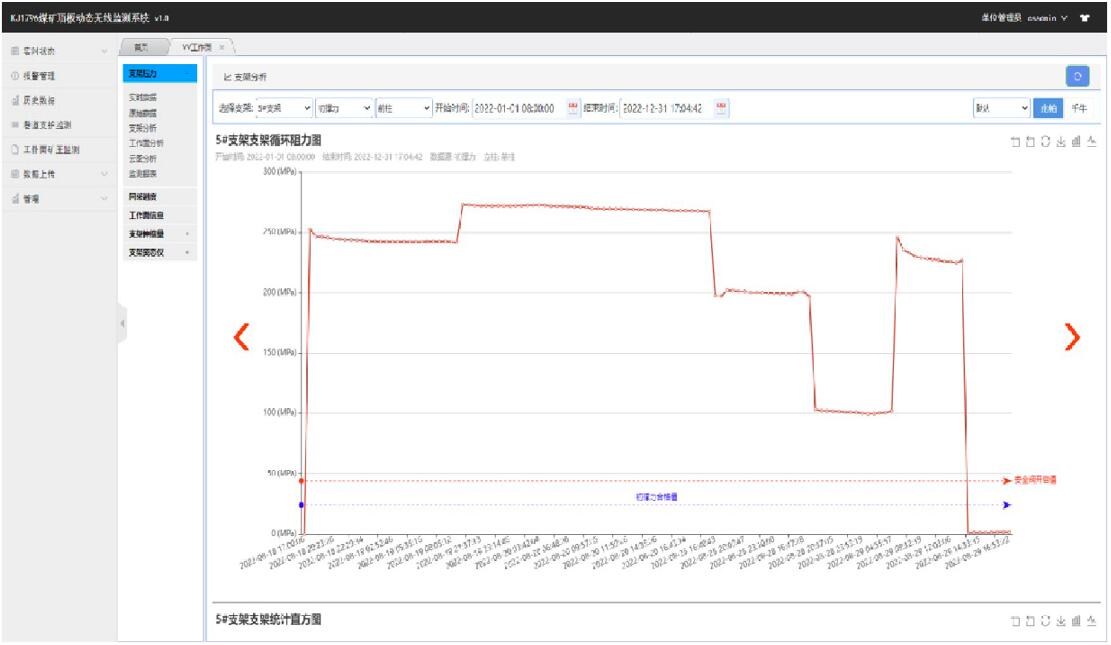

工作面支架分析

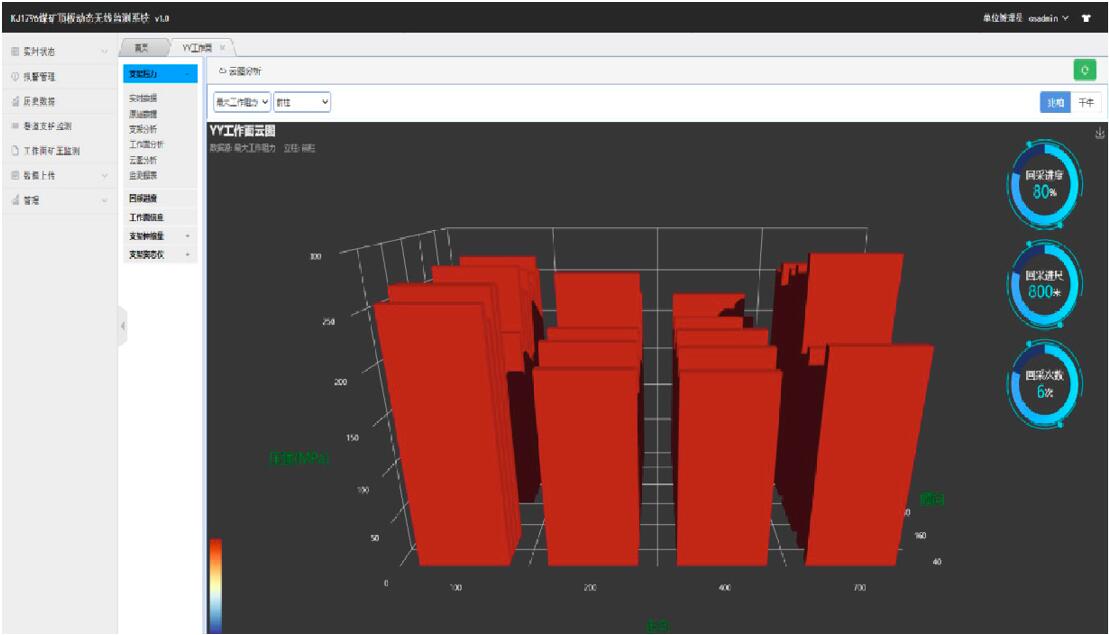

工作面云圖
