系統簡介：

系統為智能掘進、智能回采、安全生產提供高精度三維地質模型和業務數據集成，采用大數據、物聯網、三維建模、云服務、云渲染等技術，建立地測信息空間數據庫，對煤礦基礎地質、水文地質、瓦斯地質、工程地質、儲量管理、采掘工程、地質工程數據進行專業一體化存儲，將透明地質空間數據、屬性數據、時態數據與采礦工程數據融合形成一套時空一致、標準統一的大數據體，構建跨系統二三維一體化協同平臺，實現多源數據的關聯分析與交換共享、二維制圖與三維建模、空間分析與地質推演、三維模型發布與跨終端可視化等功能，為煤礦智能開采和災害治理提供透明地質保障。



系統架構：

系統由地測空間信息管理子系統、二三維一體化地理信息服務子系統和地質保障可視化等子系統構成，實現透明掘進、透明回采、隱蔽致災因素三維可視化、地質綜合分析、預測預報等場景應用。



系統特點：

（一）數據全面化

數據庫全面接入水文、瓦斯、環境等專業地質靜態和動態數據，實現數據統一格式、統一源頭、集中存儲，提供從各業務系統自動抽取數據功能，為進一步信息挖掘提供數據資源和數據環境。

（二）二三維一體化

基于一個庫、一張圖、一個平臺思路，采用二三維一體化技術、面向?qū)ο蠹夹g(shù)，構建一套適用于煤礦地測的圖紙編制和三維建模管理平臺，在統一的平臺下實現各類對象的二三維一體化編輯和展示。

（三）多維時空數據可視化

基于三維地質模型和數據可視化功能，在三維空間實體模型中展示礦井水、火、瓦斯、頂板等多源致災數據，直觀呈現各致災源、工程對象之間的空間關系與開采技術條件，同時也為各類數據聚合分析與共享提供三維分析手段。





系統功能：

（一）地測空間信息管理

建立地質空間數據庫，對礦井地質相關的基礎信息、關聯信息、預測信息進行存儲、轉換、管理、查詢、分析和可視化，實現地質數據與工程數據融合、共享，并為礦井主要生產系統提供地理信息服務。

（二）二三維一體化地理信息服務

實現煤礦常見標準圖形數據交換，礦圖自動生成與編輯，地質結構建模和屬性建模，地質、測量、采礦等業務協同設計以及資源儲量管理，為地質保障可視化系統提供圖形編輯、建模、空間分析環境。

（三）地質保障可視化

實現礦井、掘進巷道、回采工作面三個級別應用場景的多源數據可視化表達，并實現煤礦采空區、封閉不良鉆孔、地質構造、水源與通道、瓦斯、沖擊地壓等隱蔽致災地質因素可視化分析、三維剖切分析、三維空間分析、路線分析、緩沖區分析。

（四）地質預報

基于井上下地質對象的三維透明化表達，實現斷層、褶曲、陷落柱、積水區、富水區等地質致災因子的分析、推演、預測和預報，為煤礦采掘安全生產和災害治理提供透明地質保障。

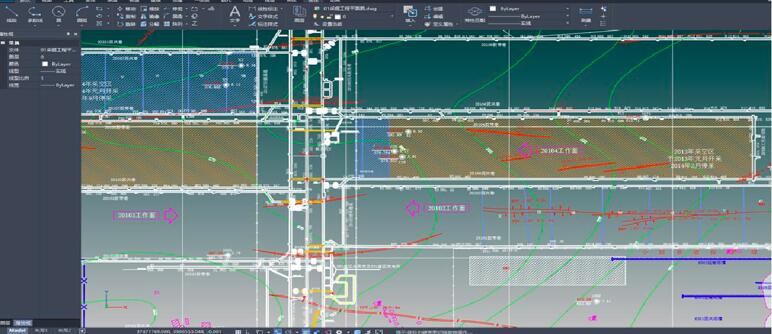

CAD輔助設計

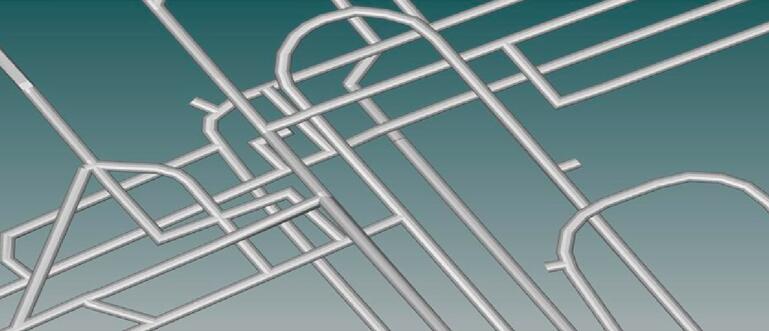

二三維聯動制圖建模

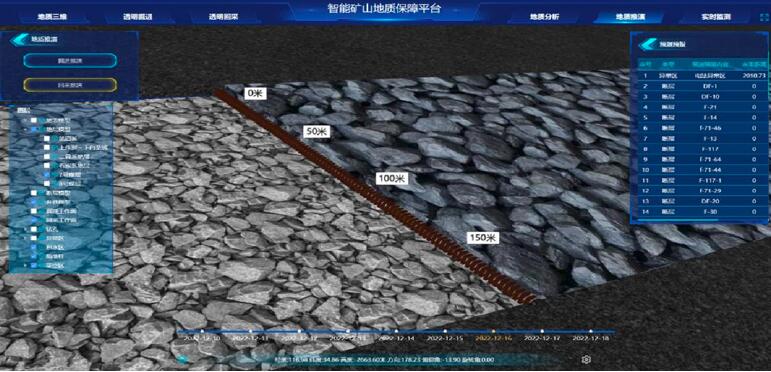

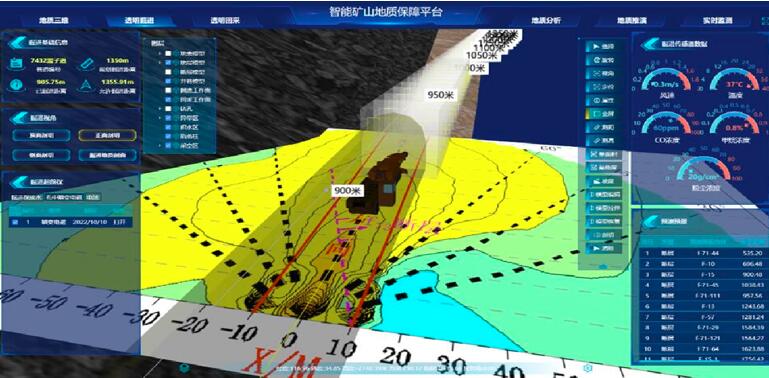

透明掘進

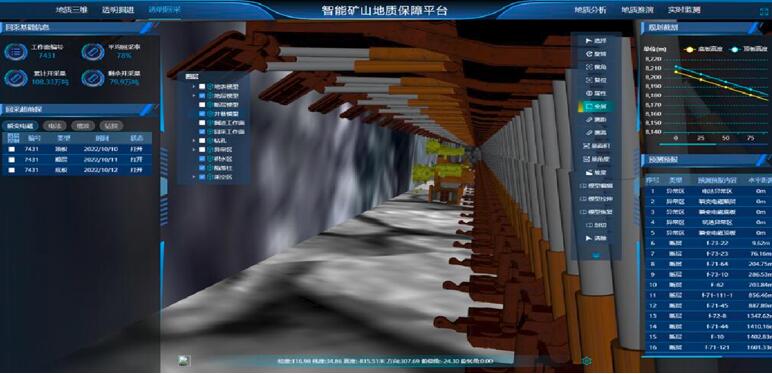

透明回采

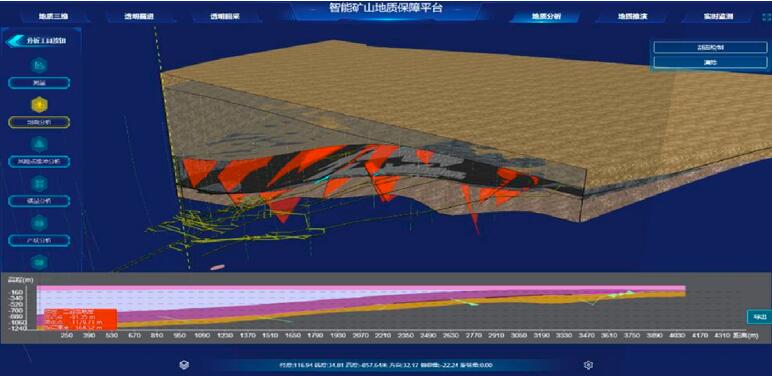

地質分析

地質推演
