應用范圍

●工作面內部異常地質構造探測

●工作面內部煤體結構變化探測

●工作面內部煤層厚度變化探測

●工作面內瓦斯富集評價、富水性評價等科學研究



技術特點

● 收發一體：一臺主機可切換實現發射、接收功能，支持雙巷不交換施工。

● 多頻一體：多合一接收線圈，操作方便、靈活。

● 超大透距：儀器發射效率高，接收靈敏度高，透視距離大，最大可達500m。

● 一發雙收：系統可擴展成一發雙收裝置，大幅度提高工作效率。

● 靈活組合：通過不同配置可實現：①單發單收施工、②單發單收，不交換巷道施工、③單發雙收施工；④單發雙收，不交換施工。

● 智能高效：具備智能收發及提示功能，施工時可減輕工作量，提高工作效率。

● 高分辨率：儀器性能穩定，抗干擾能力強、發射頻率高，透視精度高，分辨率高。

● 輕便靈活：對比傳統無線電波透視儀，體積小重量輕，更輕便。

● 自主研發軟件：成圖智能化，探測結果經過軟件處理可形成單站綜合曲線圖、實測場強曲線圖、吸收（衰減）系數圖、實測場強分布圖、異常交匯圖等。

● CT成像：儀器配有專用的CT成像分析軟件，可將數據進行處理形成地學信息剖面圖，對地質結構做出推斷和解釋。



觀測系統圖

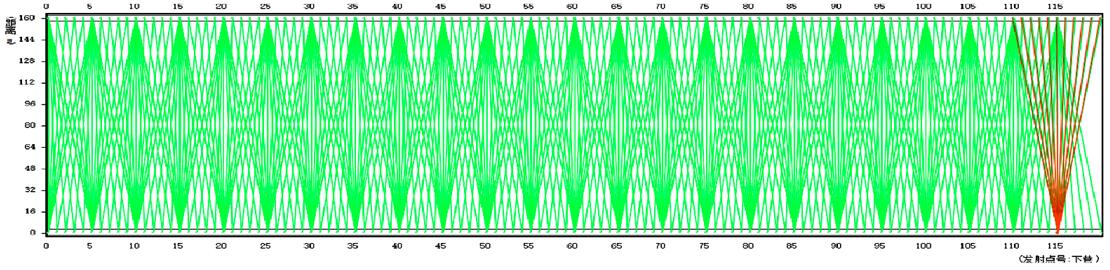

射線分布圖

成果展示圖

實測場強曲線示意圖

實測場強分布成果示意圖

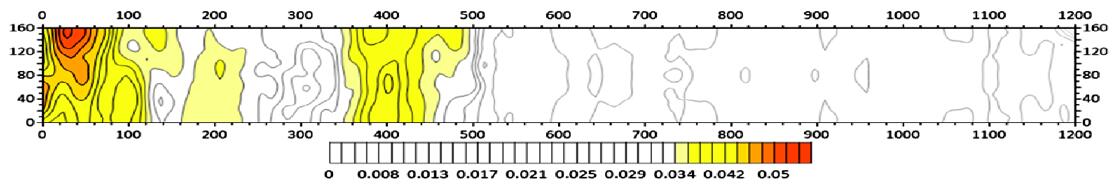

吸收系數成果示意圖
